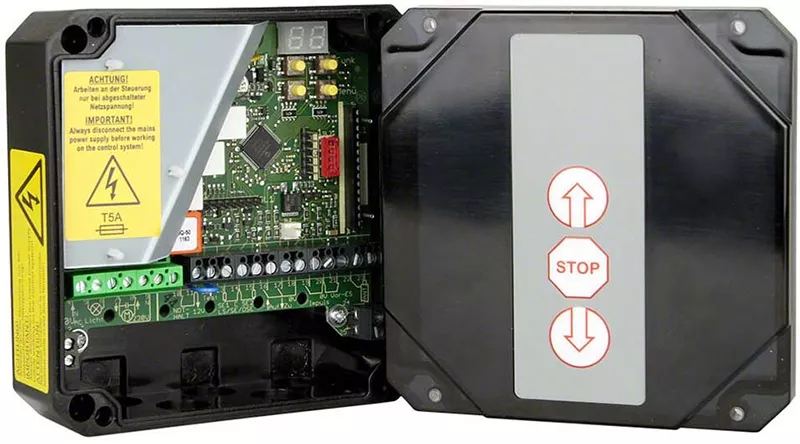

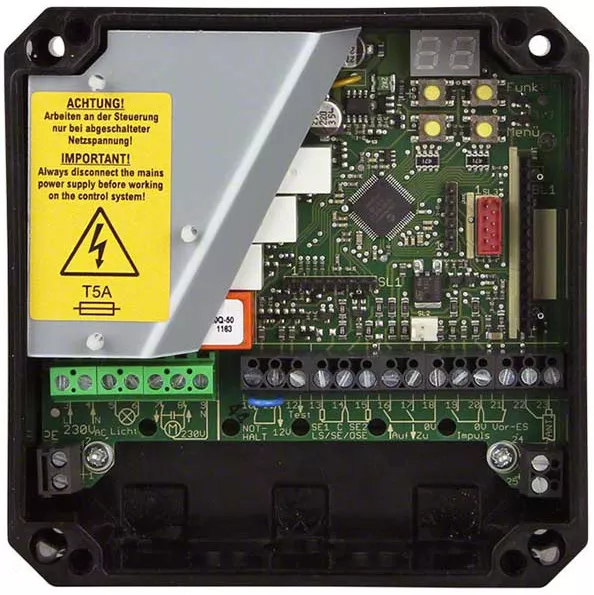

Die RTS20Q ist eine Motorsteuerung für 230 V AC Rohrmotoren,
Das RTS20Q Rolltorsteuerungs - Set kann für Rolltore, Rollladen, Markisen usw. eingesetzt werden.
Betrieb anderer 230 V AC Antriebe, ohne Endschalter, ist über Laufzeit-Abschaltung möglich
Dies Steuerung besitzt gegenüber dem Vorgänger jetzt eine Konformitätserklärung nach DIN EN ISO 13849-1:2008 Maschinenrichtlinie und Tüv Zertifikat
Standbyverbrauch von Nur < 0,5 Watt
Die Ökodesign-Richtlinie der EU, die 2010 in Kraft trat und 2014 verschärft wurde, begrenzt den Leistungsbedarf im Bereitschaftsbetrieb.
So dürfen Geräte im Bereitschaftsbetrieb nicht mehr als 0,5 Watt aufnehmen
Funktionen:
- Impuls, gezielt 'Auf-Zu', Totmann
- Vorendschalter
- Licht / Warnlichtausgang
- Lichtschrankenanschluss
- Sicherheitsleistenauswertung 1K2, 8K2, OSE oder Schaltleiste
- Betrieb ohne Endschalter möglich Stop über Laufzeit (Hydraulikantriebe)
- Elektronische Endlagenerkennung
- Funkempfänger
- Handsender
- Schliessautomatik
- Anschluss für Code-Schloss, RFID-Transponder
Technische Daten:
| Betriebsspannung: | 230 V ±10 % 50 Hz |
| Anschlussleistung: | max. 750 VA |
| Ausgänge: | Motor 230 V/AC 30 VA...500 VA, Licht / Warnlicht 230 V/AC, max. 250 VA, 12 V/DC max. 300 mA für Fraba OSE |
| Eingänge: | Impulstaster, AUF-Taster, ZU- Taster, Notstop-Taster, Lichtschranke, Sicherheitsleiste 1K2, 8K2 oder OSE, Vorendschalter, Code-Schloss, RFID-Transponder |
| Einschaltdauer: | 25 % ED bei max. 99 s Motorlaufzeit |
| Funk: | Funkmodul mit 868 MHz, Handsender S10 - 1K |
| Codierung: | 12Bit, 18Bit oder Keeloq, selbstlernend, max. 30 Codes, optional 60 Codes (QuickLog25) können eingelernt werden |
| Betriebstemperatur: | -20° C bis +50° C bei 30 % bis 80 % rel. Luftfeuchtigkeit |
| Abmessung: | 125 mm x 125 mm x 52 mm Kunststoffgehäuse, IP54 |
| Gewicht: | ca. 0,5 kg incl. Verpackung |
